Regen 能源再生有机房乘客电梯
发表于:2018-11-19 09:48 分享至:
Regen 能源再生有机房乘客电梯
Regen drive energy regeneration machine room passenger elevator

Regen 能源再生有机房乘客电梯 是西子奥的斯电梯有限公司为满足市场的迅猛发展而推出的一款新型无齿轮有机房乘客电梯。Regen乘客电梯在研发的过程中继承了传统有机房电梯的优点,同时充分吸收了奥的斯电梯在生产、安装和实际使用中的宝贵经验和奥的斯成熟可靠的控制技术,并沿用了奥的斯先进的能源再生系统设计。该梯型推出后依靠其卓越品质、优越的运行舒适感迅速赢得了客户的青睐。该梯型是面向高档商务楼、公共建筑、学校、医院、高档住宅等细分领域的最佳垂直移动解决方案。
该梯型具有以下主要特点:

  • 绿色环保,注重可持续的能源发展计划
  • 安全、高效
  • 智能、舒适
能源再生技术
Renewable energy technology

*图片来源:奥的斯电梯能源节约数据模型,为实验室模型数据,实际节约情况依据载重、速度配置的不同以及电梯使用工况的差异可能略有不同。

Regen电梯在能源再生技术方面的优势



    • 能源节约量相较于传统的非能源再生无齿轮电梯/有齿轮电梯,高达30%~70%
    • 通过Regen电梯变频器和滤波器转换的能源直接反馈进入小区电网;
    • 反馈的能源均为清洁能源,不仅可用于常规楼宇照明、暖通等设备,同样可用于包括医疗机构、科研机构等对电能要求较高的场合;
    • 全系列标准配置能源再生功能,体现了西子奥的斯电梯公司在能源再生方面技术的完善性;



    VDI是德国工程师协会的简称,VDI4707 Part1是一项专门针对电梯能效的标准,该标准于2009年3月正式发行,依据在不同的场合下,电梯运行和待机时所需要的能量不同,将其能耗标准分为A-G7个等级。VDI4707在国内电梯行业被广泛引用。
    我司Regen电梯是行业内第一批通过VDI认证的产品。

      • 能源再生的社会意义
      • Regen电梯采用能源再生驱动技术,将原损耗在制动电阻上的电能通过能源再生变频器反馈回电网,变频器内置高性能滤波装置,消除谐波污染,让反馈回输入侧的电能更清洁,符合CE标准,其不仅可以满足常规电气设备如电扶梯、中央空调、照明系统的需求,也达到了医院、科研院所等具有要求防辐射的场所的需求。
      • 如果中国今后新装的电梯都采用能源再生变频器,预计到2017年底:电能总共将节省40.7亿千瓦时;CO2排放将减少5,100万吨左右;SO2排放将减少13.2万吨左右;NOx排放将减少13.2万吨左右;15.4亿吨烟灰和24.75亿吨煤渣不需要掩埋;5,940吨尘埃不需要排放到空气中;1.05吨水银不需要堆积在地面,或流入江河和大海;0.7吨铅不需要堆积 ;946.3亿升水将被节省下来;184.25亿吨煤不需要被开采
    • Regen 能耗认证
      根据VDI4707电梯能耗认证,Regen电梯获得认证为A级能耗标准,属于能耗最少的级别,将助力更多的工程和楼宇获得“绿三星”、LEED或者BREEAM等绿色建筑认证。
控制系统与变频器
Control system and frequency converter

Regen采用双32位数字化、模块化的网络控制系统
优点:

  • 采用串行通讯及双环形通讯线路并结合当今最先进的CAN总线技术,增强系统运行可靠性;
  • 变频闭环矢量控制驱动技术为电梯运行质量提供卓越保障,不受载重量变化的影响;
  • 全电脑模块化控制系统,方便升级;
  • 磁通矢量控制使电梯运行时的加减速平稳,噪音和振动降低到最低水平。按照人体生理适应要求优化设计而成的理想运行曲线通过变频变压技术对其进行精确控制,更增加了电梯运行的平稳性。

Regen控制系统由四个模块及多个微处理器组成,每个模块各司其职,控制效率远远优于集中控制系统,他们分别是:

  •     DBSS:控制电梯的驱动和制动,变频变压的调速控制
  •     MCSS:控制电梯在井道中的位置速度和运行方向;与其他模块通讯交换、处理数据;计算最佳速度曲线的速度转矩给定
  •     OCSS:用于处理各种召唤数据,以及派梯处理
  •     DCSS:用于控制电梯的厅门的开关以及时间设定,承重装置的信号处理

    各系统准确、细腻、高效地控制电梯所有的运动和功能,全面提升了系统的运行速度和可靠性。控制系统由软件控制,能在不改变硬件配置的前提下,在现场修改软件,调整系统参数,便于电梯控制的升级改造。该控制系统具有以下卓越特性:

  • (1)支持CAN BUS无线通讯技术。
  • (3)运用矢量变换控制技术,按照人体生理适应要求,利用经验数据和电脑优化设计而成理想运行速度曲线,通过变压变频技术根据理想速度曲线精确地进行调速控制,从而使运行极其平稳。
  • (4)磁通量矢量控制使电梯运行时的加减速平稳,噪音和振动降低到最低水平。
  • (5)矢量控制和闭环控制相结合,使系统对信号的反应速度快,运行速度精确。

Regen电梯采用能源再生变频器

  • 32位能源再生变频器,奥的斯全球产品
  • Regen能源再生变频器中电流转换器部分,整流桥已经被能量再生核心模块所代替。这样在直流环节两边形成了对称布局。如此一来电流转换器就能允许能量双向流动。即不仅能够提供马达能量,也能把马达的能量反馈回电网。同时设计上减少了制动电阻,紧凑的模块化设计便于无机房/小机房的布置,更节省建筑空间。并减少废热的生成,降低大楼废热负担,延长设备寿命,降低维护费用,是倡导绿色概念的建筑的首选。

在一般情况下,我司能源再生科技可以收集电梯运行耗能的30%~70%,供楼宇内其他用电设备的再次使用。

曳引机
Traction machine

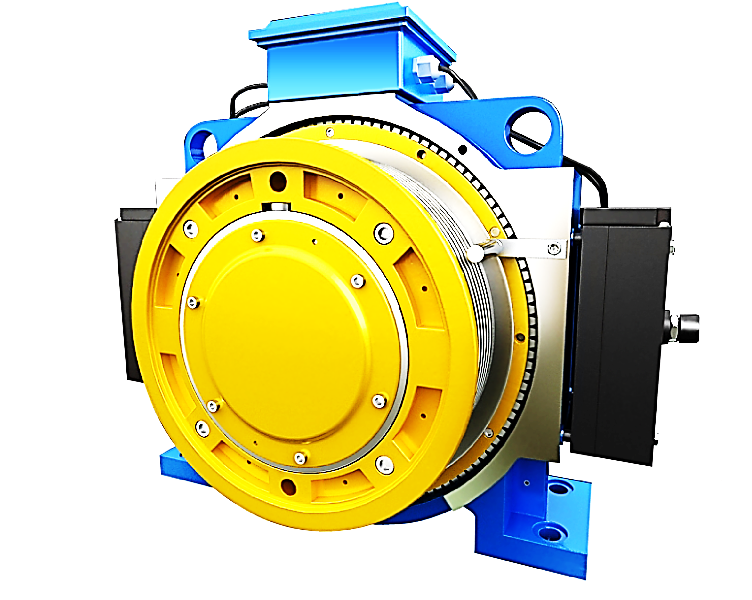

采用GETM系列主机,主要特点:

  • 稀土材料的永磁电机
  • 永久密封轴承,无需润滑
  • 交流同步驱动 ,高效曳引
  • 体积小,满足机房空间的自由设计

GETM主机优点:
Regen小机房乘客电梯采用GETM系列永磁同步无齿轮曳引机。永磁同步无齿轮曳引机,主要由永磁同步电动机、制动系统、曳引轮等组成。其原理是通过快速电流跟踪的变频装置和高精度的速度传感器(编码器)的检测、反馈和控制,以同步转速进行转动,由具备与直流电机相同的线性、恒定转距及可调节速度的电动机平稳地直接驱动曳引轮,通过曳引轮与钢丝绳的摩擦来实现电梯轿厢的上、下运动。永磁同步电机能抑制谐波和转矩振动,减少了电梯运行时机房、轿内的噪音,使乘客的舒适感更好。
另一方面,由于电机采用永久磁铁代替励磁绕组,由于磁通固有,因此不再需要励磁电流,极速建立转矩平衡,使系统响应时间更快,实现了高效率。由于无励磁电流,实现了低损耗。
同时,该无齿轮曳引机采用双制动器结构,使得抱闸制动更加安全、可靠。即使其中一个制动器发生故障,另一个制动器也能安全可靠地制停,从而保证电梯的安全运行。

  • 高效曳引能力
  • 定子采用稀土永磁体,所以不需要励磁电流,消除了定子所需的电能;
  • 采用了无齿轮结构,减少了能量在减速箱中的折损;
  • 领先的乘梯舒适感
  • 永磁同步电机与控制系统组成一个闭环系统,控制系统不仅提供电机动力与运转指令,也可接受主机内编码器提供的脉冲信号,来对电梯的运行进行校正。
  • 节约的空间

GETM系列主机结构非常紧凑。尤其是在高度 方面,GETM曳引机降低了机房的高度,使建筑设计更加自由。

门机与门保护
From door to door machine protection

Regen DO3000型变频门机特点:

    • 采用VVVF变压变频技术驱动门机系统。
    • 永磁同步电机直接驱动的无连杆同步带传动,具有更高的可靠性和更低的故障率。
    • 卓越的开关门力矩检测装置,多重防护门区安全。
    • 采用变频控制,开关门速度进行闭环控制,可以按照理想的曲线,运行更平稳更舒适。
    • 开关门运行曲线出厂时参数已经设定,一般直接使用,而调试人员还可根据实际情况进行微调。调整时只需改变参数即可。

    Regen DO3000型变频门机优点:

    • (1)原厂原品牌门机,遵循西子奥的斯原厂严谨设计,以其精密的制造并通过奥的斯严格的品质验证,确保产品的高度可靠性。
    • (2)采用控制和驱动一体化设计,其控制系统的布局有更大的灵活性,进一步优化电气系统的整体布局,大幅减少了系统的故障发生概率。
    • (3)通过齿型皮带驱动梯门运动,取代了传统的曲柄连杆装置,更精确的保证了门速度的同步性,开门动作平稳,进一步降低噪音。

    (4)标配一体式防扒门刀,有效确保了门系统的物理安全性能。同时出厂时已经完成自学习等前期作业,使其具备优质的运行曲线。另外,该产品支持奥的斯通用的服务器,方便实际项目个性参数调整。

光幕门保护系统:

采用进口光幕门保护系统,在电梯轿门区域形成最大间距为3.0米的保护光幕。当人或物体阻挡了扫描光幕中的任何一束时,电梯门即停止关闭,并反转开启,从而达到保护乘客的目的。

平稳、抗干扰 独特的电源盒设计,有效的为光幕提供了输入电源的欠压、过压保护,显著提升光幕的平稳性,也更适应复杂的用电工况。另一方面,通过电源盒中继电器的中转输出,光幕信号的抗干扰性大幅度增强,有效提升了光幕与主控板之间信号传输的稳定性与独立性。

牢固、灵敏 光幕的每个光眼处加入金线与金球的设计,有效确保了光幕的有效性与灵敏性。 阳极金线:光眼阳极,芯片与金属引线支架在使用过程中,存在因运动而脱离的概率,导致导通性下降,一定程度造成光幕灵敏性下降。新工艺通过增加一段金线连接,保证芯片阳极与金属引线之间出现分离的情况下也能有效连接。 阴极金球:光幕阴极,通过封装在可导电的银胶层中的金球,基本消除了因为回流焊工艺引起的环氧填充物膨胀而导致芯片与阴极脱落、以致引起光幕灵敏度降低甚至失效的可能性。保证了光幕在长时间使用中的稳定性与可靠性。乘客的目的。
